咨询热线:400-066-2698
论文期刊
应力检测消除
腐蚀环境下豪克能超声冲击焊接接头残余应力变化规律
应力检测消除 2021-09-29

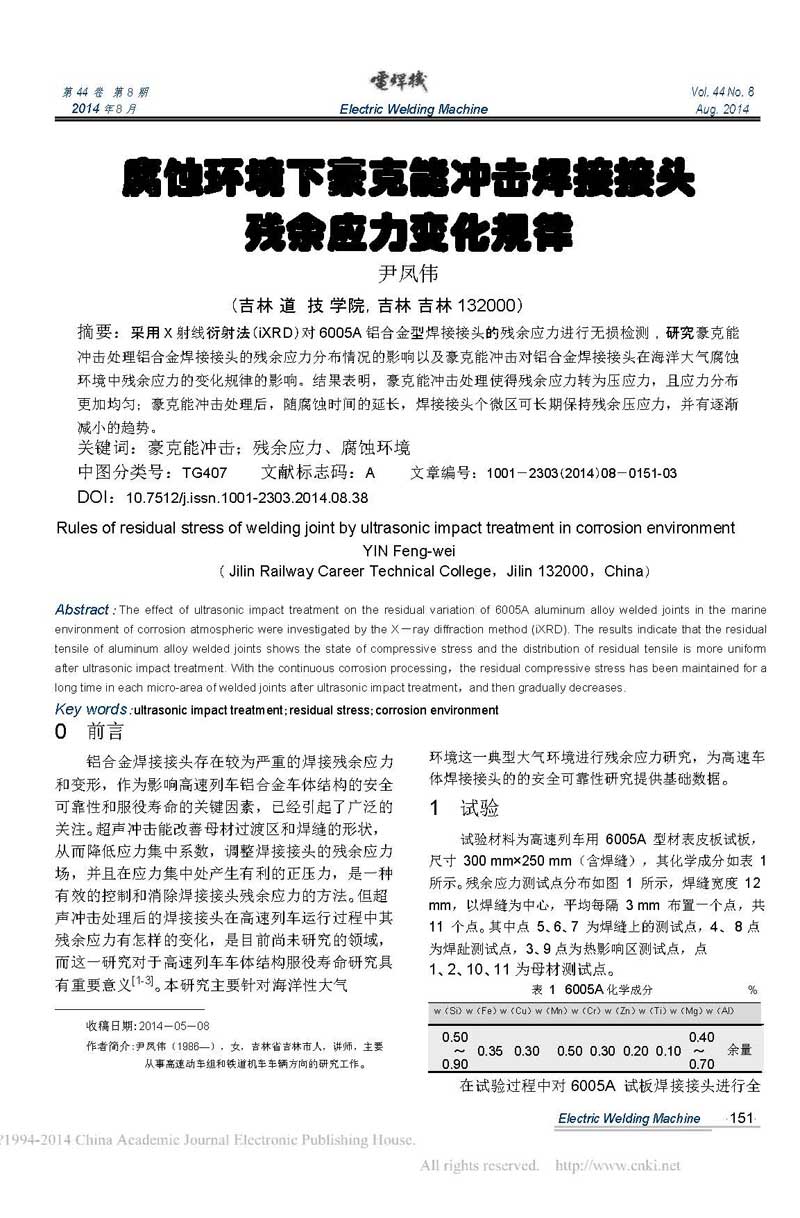

腐蚀环境下豪克能冲击焊接接头残余应力变化规律
尹凤伟
(吉林道技学院,吉林吉林132000)

摘要:
        采用X射线衍射法(iXRD)对6005A铝合金型焊接接头的残余应力进行无损检测﹐研究豪克能冲击处理铝合金焊接接头的残余应力分布情况的影响以及豪克能冲击对铝合金焊接接头在海洋大气腐蚀环境中残余应力的变化规律的影响。结果表明,豪克能冲击处理使得残余应力转为压应力,且应力分布更加均匀;豪克能冲击处理后,随腐蚀时间的延长,焊接接头个微区可长期保持残余压应力,并有逐渐减小的趋势。

关键词:
        豪克能冲击;残余应力、腐蚀环境

中图分类号:TG407文献标志码:A文章编号:1001-2303(2014)08一o151-03DOl:10.7512lj.issn.1001-2303.2014.08.38



        铝合金焊接接头存在较为严重的焊接残余应力和变形,作为影响高速列车铝合金车体结构的安全可靠性和服役寿命的关键因素,已经引起了广泛的关注。超声冲击能改善母材过渡区和焊缝的形状,从而降低应力集中系数,调整焊接接头的残余应力场,并且在应力集中处产生有利的正压力,是一种有效的控制和消除焊接接头残余应力的方法。但超声冲击处理后的焊接接头在高速列车运行过程中其残余应力有怎样的变化,是目前尚未研究的领域,而这一研究对于高速列车车体结构服役寿命研究具有重要意义[1-3]。本研究主要针对海洋性大气环境这一典型大气环境进行残余应力研究,为高速车体焊接接头的的安全可靠性研究提供基础数据。

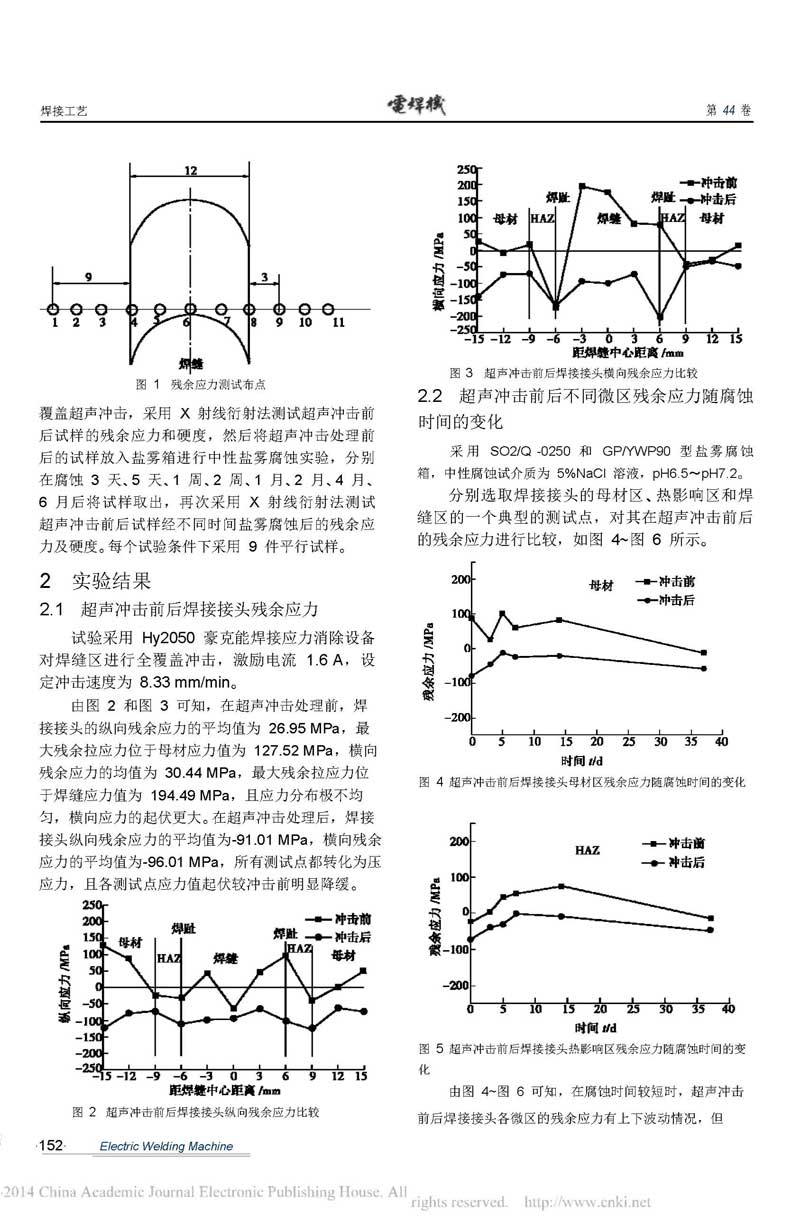

结论
        (1)豪克能超声冲击处理对改善6005A 焊接接头的焊接残余应力有良好的效果,焊缝、热影响区和焊趾的残余拉应力均转变为压应力,且超声冲击处理后整个焊接接头的应力值分布较冲击前均匀。
        (2)未经豪克能超声冲击的焊接接头各微区初始残余拉应力较大,随腐蚀时间的延长,拉应力有逐渐减小的趋势;超声冲击处理后,焊接接头各微区可以在较长时间内保持为压应力,并有逐渐减小的趋势。
